Использование

ППУ используется в метрологических лабораториях для поверки угольников поверочных 0, 1, 2 классов.

Особенности конструкции

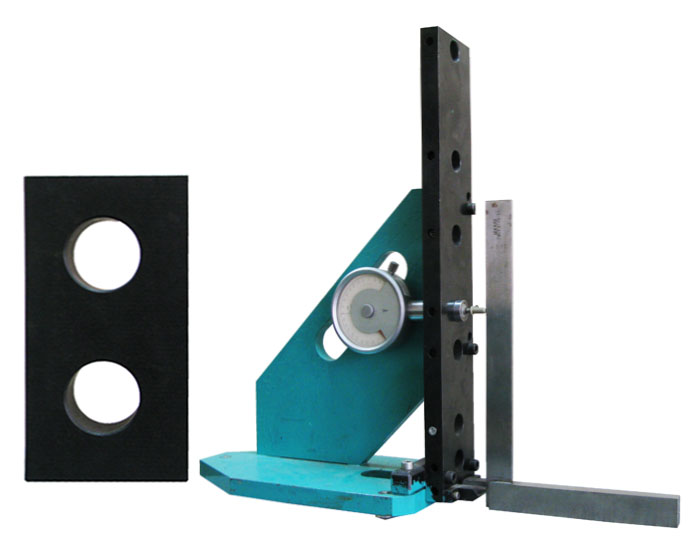

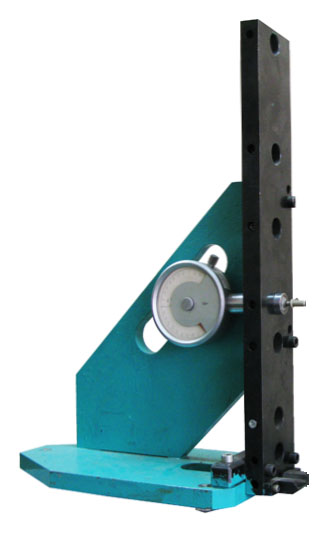

Приспособление ППУ позволяет производить измерения отклонения от перпендикулярности измерительной поверхности Б к опорной поверхности Г. Конструкцией ППУ предусмотрена поверка угольников поверочных типоразмером:  160х100, 250х150, 400х250, 630х400, 1000х630. В вертикальной стойке ППУ на разных высотах (соответствующих высоте поверяемого угольника) находятся отверстия под установку измерительного устройства.

Рис.1 Угольник поверочный. Общий вид

Перечень СИ, необходимых при поверке угольников:

1. Поверяемый угольник.
2. Плита твердокаменная или чугунная 1000х630.
3. Эталон угла (угольник, УЛЦ и т.д.) высотой от 400 мм.
4. Отсчетное устройство (ортотест или головка измерительная с ц.д. менее 2 мкм).
5. Приспособление для поверки угольников.

Последовательность выполнения измерений

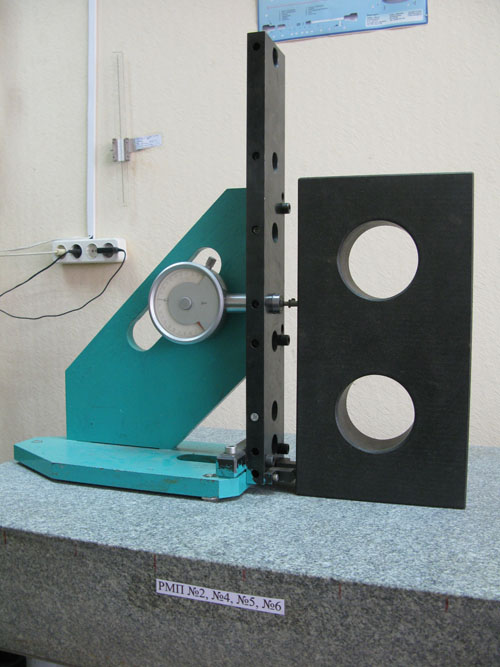

1. Устанавливаем ППУ на основание (плиту).
2. Приставляем эталон угла (эталонный угольник) к упорной площадке ППУ.
3. Устанавливаем отсчет ортотеста на "0" (производим передачу единицы угла "90 градусов" от эталонного угольника).
4. Приставляем поверяемый угольник к упорной площадке ППУ.
5. Снимаем отсчет по измерительной шкале отсчетного устройства (ортотеста, МИГ или ИГ).

Измеренное значение является абсолютным отклонением от перпендикулярности измерительной поверхности Б к опорной поверхности Г.

Особенности комплектации

Следует отметить, что в стандартную комплектацию приспособления для поверки угольников не входит плита, эталон угла и отсчетное устройство. Мы предоставляем заказчику возможность выбрать вспомогательные средства (плиты, угольники и  измерительные головки) в соответствии с необходимыми требованиями к измерениям и финансовыми возможностями.
