Назначение

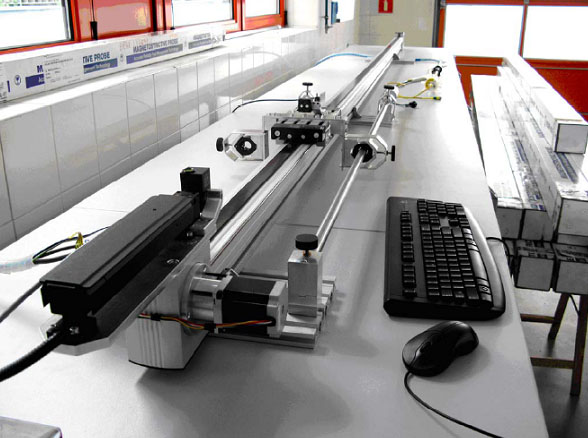

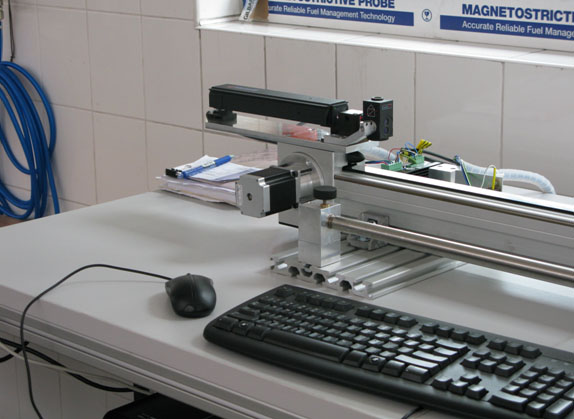

Лазерный измеритель LL10 — это устройство предназначенное для измерения перемещения с высокой точностью и разрешением. Стенд LL10 является автоматической системой для поверки зондов уровня топлива на АЗС. Измерительная часть - лазерный интерферометр.

В настоящее время стенд введён в эксплуатацию УП «Анток» в  Могилевском ЦСМС.

Принцип работы

Измерения основываются на интерферометрическом принципе. Устройство работает в системе гомодинного интерферометра. Наиболее важной частью лазерного измерителя является стабилизируемый, двухчастотный гелево-неоновый лазер с рабочей длиной волны 633 нм. Устройство во время работы управляет шаговым двигателем в соответствии с заданной программой.

Составляющие элементы устройства*

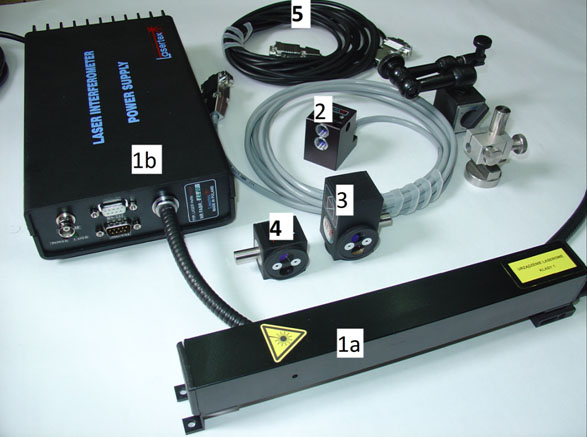

Стенд поверки зондов уровня топлива состоит из:

• стабилизированной лазерной головки (1a) соединённой с блоком питания (1b),
• детектора (2),
• линейного интерферометра IL1 (3),
• линейного рефлектора RL1 (4),
• кабель, используемый для подключения устройства к порту USB компьютера (5),

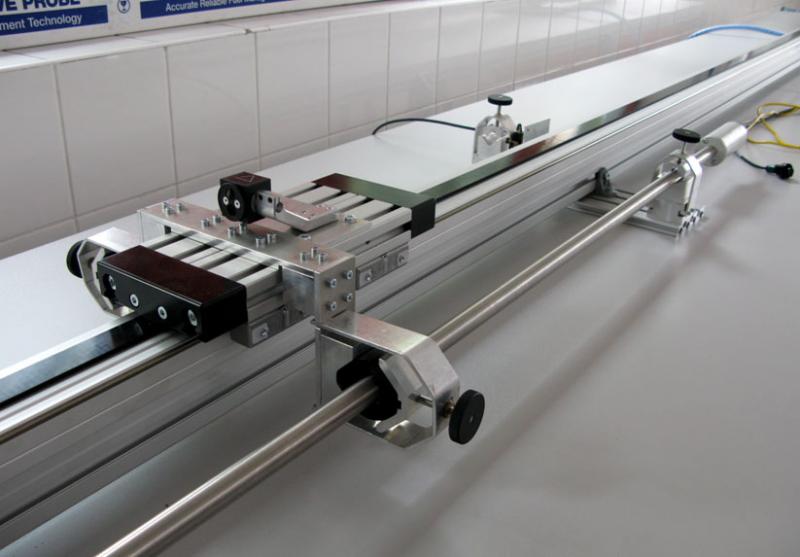

• измерительной лавки с шаговым двигателем.

*Лазерный измеритель – продукция компании «Lasertex» (Польша), механическая оснастка – производство УП «Анток» (РБ).
