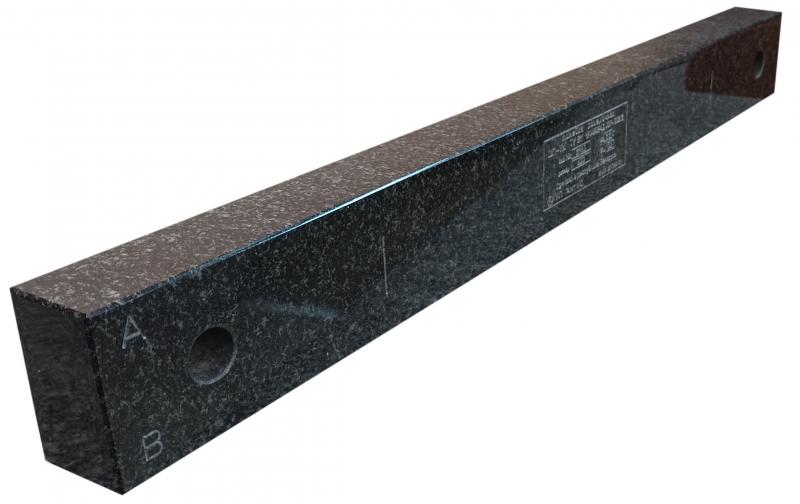

Линейка поверочная ШП-ТК-600

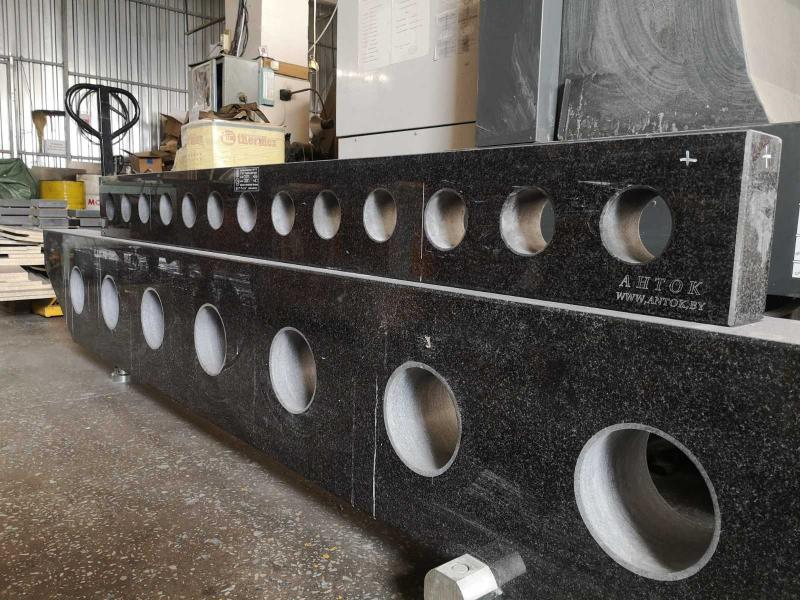

Линейка поверочная ШП-ТК-1000 (общий вид)ШМ-ТК 3000 и ШП-ТК 2000 в производстве
Краткое описание:

Длина линейки: 600 мм

Класс точности: 00, 0, 01

Цена: 960, 840, 720 usd

Вкладки

Описание

Назначение и область применения

Линейки поверочные ШП-ТК-600 (далее - линейки поверочные) предназначены для определения отклонений от плоскостности и прямолинейности поверхностей при проведении поверочных и иных работ. Применяются в машиностроении, метрологии, поверочных лабораториях, и других областях.

Описание

Линейки поверочные изготавливаются по ТУ BY 190480943.009-2023 из твердокаменных пород. Линейка поверочная ШП-ТК-600 представляет собой линейку двумя рабочими поверхностьями.

Метрологическая прослеживаемость

Линейки поверочные внесены в Госреестр СИ Республики Беларусь (№ РБ 03 01 9523 23) и  Госреестр СИ Российской Федерации (№ 89125-23). Примечание: первичная поверка производителя (УП "Анток") линеек поверочных признается на территории Российской Федерации по ПМГ-06.



Спецификация
Таблица 1 - Обязательные метрологические требования
Обозначение линеек Допуск плоскостности рабоей поверхности для классов точности, мкм
00 0 01
ШП-ТК-630 2 3 5
ШП-ТК-1000 2,5 4 6
ШП-ТК-1600 4 6 10
ШП-ТК-2000 5 8 12
ШП-ТК-2500 6 10 16
ШП-ТК-3000 8 12 20
Таблица 2 - Обязательные метрологические требования
Наименование Значение
Шероховатость рабочих поверхностей по параметру Ra, мкм, не более 0,63
Шероховатость поверхностей, прилегающих к рабочей поверхности, по параметру Ra, мкм, не более 2,5
Таблица 3 - Основные технические и метрологические характеристики, не относящиеся к обязательным требованиям
Наименование Значение
ШП-ТК-630 ШП-ТК-1000 ШП-ТК-1600 ШП-ТК-2000 ШП-ТК-2500 ШП-ТК-3000
Номинальная длина, мм, не менее 630 1000 1600 2000 2500 3000
Номинальное значение ширины, мм 40 40 60 80 120 140
Номинальное значение высоты, мм 70 80 150 200 250 300

Диапазон температуры окружающего воздуха в условиях эксплуатации, °С:

для классов точности 0, 00

для класса точности 01

от 17 до 23

от 15 до 25
Скорость изменения температуры окружающей среды, °С/ч, не более 0,5
Верхнее значение относительной влажности при температуре 25 °С, %, не более 80
