Универсальный шаблон сварщика УШС-3

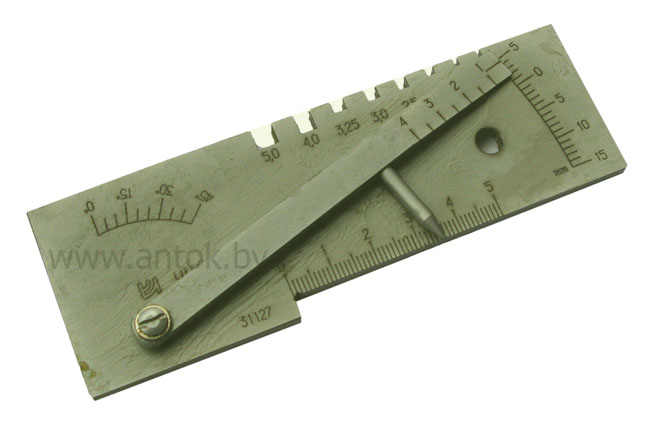

Универсальный шаблон сварщика УШС-3Универсальный шаблон сварщика УШС-3. Применение
Краткое описание:

Диапазоны измерений:

-глубины дефектов: 0-15 мм

-высоты усиления шва: 0-5 мм

-величины притупления шва: 0-50 мм

-величины зазора: 0,5-4 мм

-углов скоса кромок: 0-45°

Вкладки

Описание

Универсальный шаблон сварщика УШС-3 – прибор, предназначенный для контроля на производстве элементов разделки под сварной шов, диаметров сварочных электродов и элементов сварного шва на предприятиях и в организациях, производящих сварочные работы.

Внешний вид и применение

Универсальный шаблон сварщика

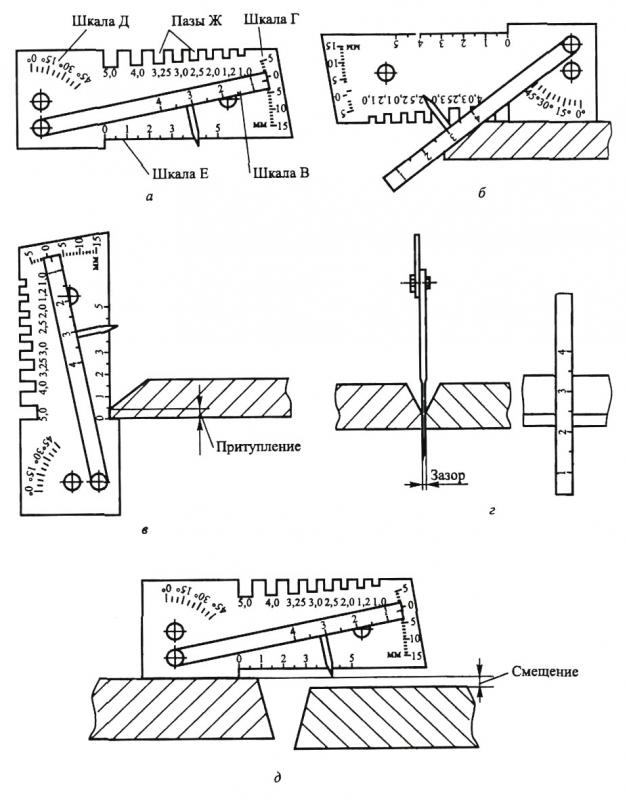

Рис. Контроль универсальным шаблоном сварщика УШС-3:

а - общий вид шаблона УШС-3; б - измерение угла скоса разделки; в - измерение размера кромки; г - измерение зазора в соединении; д - измерение смешения наружных кромок деталей.


Спецификация



Технические характеристики универсального шаблона сварщика УШС-3
НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
Диапазон измерения глубины дефектов (вмятин, забоин) , глубины разделки шва до корневого слоя, превышения кромок (шкала Г), мм
0 – 15
Диапазон измерения высоты усиления шва (шкала Г), мм
0 – 5
Диапазон измерения величины притупления и ширины шва (шкала Е), мм
0 – 50
Диапазон измерения величины зазора (шкала И), мм
0.5 – 4
Диапазон измерения углов скоса кромок (шкала Д), мм
0° - 45°
Номинальные значения измерения диаметров электродов (шкала Ж), мм
1; 1.2; 2; 2.5; 3; 3.25; 4; 5
Цена деления шкала Г и Е, мм
1
шкала И, мм
0.5
шкала Д, град
5°
Предел допускаемых отклонений шкал при контроле

- высоты усиления шва (шкала Г), мм
± 0.5
- величины зазора, (шкала И) мм
± 0.25
- величины притупления и ширины шва (шкала Е), мм
± 0.5
- углов скоса кромок, (шкала Д), мм
± 2.5°
Отклонение от номинального значения расстояния между любым штрихом и началом шкалы Е (начало шкалы должно совпадать с плоскостью Л), мм
± 0.5
Предел допускаемых отклонений ширины пазов Ж:

- для пазов до 3мм, мм
0…+0.1
- для пазов 3мм и 3.25мм, мм
0…+0.12
- для пазов свыше 3.25мм, мм
0…+0.3
Габаритные размеры, мм
130х45х15
Масса шаблона, кг не более
0.2
Средняя наработка на отказ, циклов не менее
10 000
Средний срок службы, лет
5
