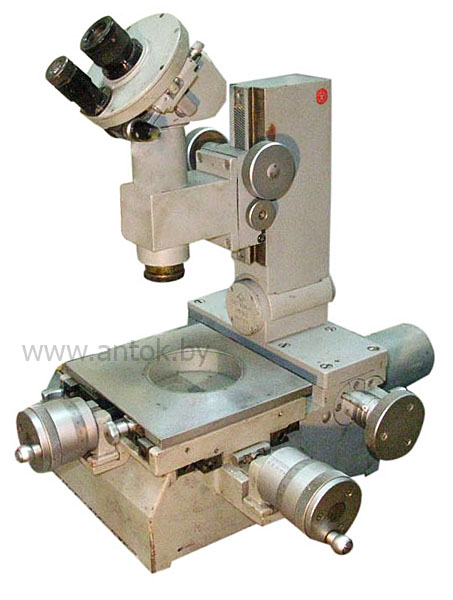

Микроскоп малый инструментальный ММИ-2

Микроскоп ММИ-2Микроскоп ММИ-2
Краткое описание:

Диапазон измерений:
-продольный 0-75 мм
-поперечный 0-25 мм

Погрешность: ±0,003 мм

Ц. д. шкалы микровинтов: 0,005 мм

Увелич. микроскопа: 10х; 30х; 50х

Поле зр. микроскопа: 21; 7; 4,2 мм

Вкладки

Описание

Микроскоп ММИ-2 (микроскоп малый инструментальный) – прибор, предназначенный для измерения линейных размеров в прямоугольных координатах.

Назначение ММИ-2
Микроскоп малый инструментальный (ММИ-2) предназначен для измерений элементов профиля наружных резьб, углов, конусов, радиусов, рабочих размеров различных шаблонов.

Конструкция ММИ-2

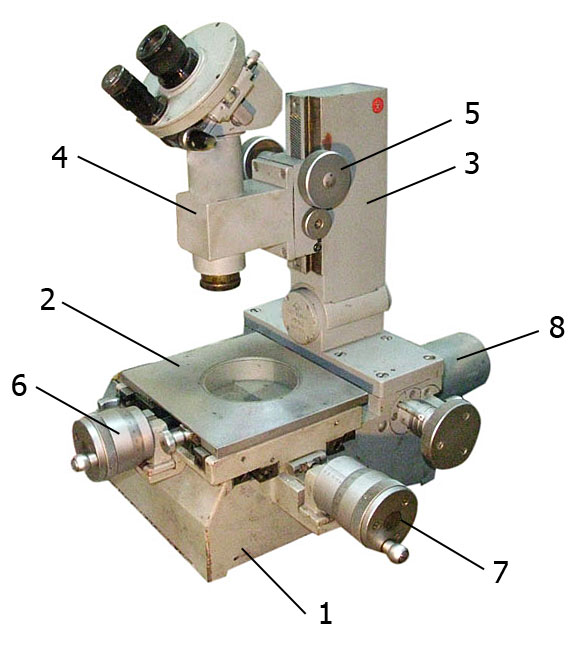

Микроскоп состоит из чугунного основания 1, на котором смонтирован измерительный стол 2 с микрометрическими винтами продольного 7 и поперечного 6 перемещений и колонка 3, по направляющим которой при помощи маховичков 5 перемещается кронштейн 4 с микроскопом. В задней стенке основания вмонтировано осветительное устройство 8.

Микроскоп ММИ-2. Схема

Измерительный стол ММИ-2
Измерительный стол 2 установлен на направляющих и может перемещаться в двух взаимно-перпендикулярных направлениям при помощи микрометрических винтов. Величина перемещения стола определяется по масштабным гильзам и барабанам, связанным с микрометрическими винтами. Цена деления на барабане 0,005 мм, шаг микровинта 1 мм.

Колонка ММИ-2
Колонка 3 служит для закрепления на ней микроскопа. Кронштейн 4 через направляющую кронштейна соединяется с колонкой 3. Перемещение кронштейна по колонке вверх и вниз осуществляется с помощью кремальерного механизма, приводимого в действие маховичком 5.

Окулярные головки ММИ-2
При работе на приборе могут применяться четыре окулярные головки: окулярная угломерная головка, револьверная головка с дугами разной кривизны, револьверная головка с набором профилей метрической и дюймовых резьб и головка двойного изображения.


Спецификация
Основные параметры микроскопа малого инструментального типа ММИ-2
Пределы измерений в мм: в продольном направлении
в поперечном направлении
0-75
0-25
Пределы измерения микрометрическими винтами в мм
0-25
Цена деления шкалы микрометрических винтов, мм
0,005
Цена деления угломерной головки в минутах
1
Пределы поворота стола в градусах
0÷10
Пределы наклона колонки микроскопа от вертикального положения в градусах
±10
Цена деления шкалы наклона микроскопа в градусах
0,5
Увеличение основного микроскопа
10х; 30х; 50х
Увеличение объективов
1х; 3х; 5х
Увеличение окуляра
10х
Поле зрения основного микроскопа (Ø рассматриваемого круга), мм
21; 7; 4,2
Увеличение отсчетного микроскопа окулярной угломерной головки
45х
Наибольшее расстояние между центрами в мм
200
Наибольший диаметр устанавливаемого в центрах изделия в мм
55
Наибольший Ø изделия, устанавливаемого в призматических опорах, в мм
100
Масса прибора с окулярной угломерной головкой в кг
24 ±15%
Наибольшие габаритные размеры прибора в мм: длина/ширина/высота
580/450/510



Погрешности микроскопа малого инструментального типа ММИ-2
Прямолинейность движения стола, мм
0,002
Взаимная перпендикулярность направления движения салазок, угл. с.
30
Суммарная погрешность показаний прибора при измерении микрометрическими парами продольных и поперечных салазок (исключая мертвый ход), мм
±0,003
Мертвый ход в микрометрических парах, мм
0,002
Погрешность показаний прибора при применении только одних плоскопараллельных концевых мер длины, мм
0,002
Прямолинейность движения тубуса микроскопа и перпендикулярность направления его перемещения, угл мин
2
Боковое смещение точки наводки микроскопа при его наклоне вокруг оси колонки на предельный угол в том случае, когда объект наводки лежит в горизонтальной плоскости, проходящей через ось центров, мм
0,004
Боковое смещение точки наводки микроскопа при его наклоне вокруг оси колонки на предельный угол в том случае, когда объект наводки лежит в плоскости биссектрисы угла установочной призмы для бесцентровых предметов, мм
0,01
Погрешность показаний прибора при измерении углов с помощью круговой шкалы окулярной угломерной головки, угл. мин.
±1
