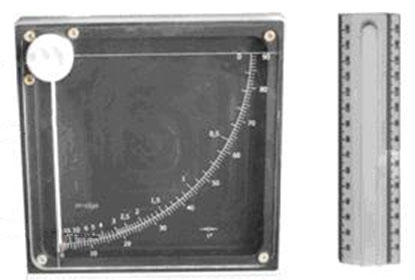

Эклиметр Э-90

Эклиметр Э-90
Краткое описание:

Предназначение: контроль уклона

Габаритные размеры 160×40×66

Диапазон измерения от 0° до 90°

Цена деления 1°

Погрешность измерения угла ± 0,5°

Вкладки

Описание

Назначение

Эклиметр Э-90 (далее – эклиметр) предназначен для контроля уклона поверхностей. Уклон может контролироваться как функция котангенса, либо в градусном выражении.
Для графических работ эклиметр дополнительно оснащен линейкой.

Устройство и принцип работы

Эклиметр Э-90

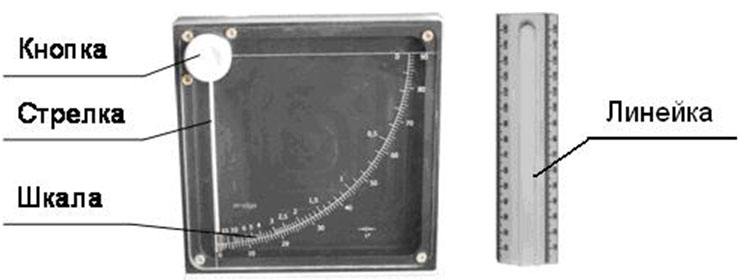

Эклиметр состоит из корпуса, на лицевой панели которого нанесена шкала. В обычном состоянии прибора стрелка зафиксирована. При нажатии на кнопку фиксатор отпускает стрелку.

Порядок работы с эклиметром Э-90

  • Установить эклиметр на контролируемую поверхность (эклиметр должен быть поставлен на поверхность устойчиво, т.е. качания прибора не допускаются, т.к. это отрицательно скажется на точности контроля);
  • Нажатием на кнопку отпустить стрелку эклиметра и удерживать кнопку в нажатом состоянии до прекращения колебаний стрелки;
  • После остановки стрелки отпустить кнопку;
  • Взять прибор в руки и снять отсчет.



Спецификация
Технические характеристики эклиметра Э-90
Характеристики
Значения
Габаритные размеры, мм
160×40×66
Диапазон измерения
от 0° до 90°
Цена деления
Погрешность нулевого показания (вертикаль)
± ¼ деления
Предел погрешности измерения любого угла
± 0,5°
Предельный угол отклонения прибора от вертикали в поперечном направлении, при котором обеспечивается установленная погрешность измерения
± 5°
Отклонение от плоскостности основания, не более, мм
0,2
