Молоток Кашкарова

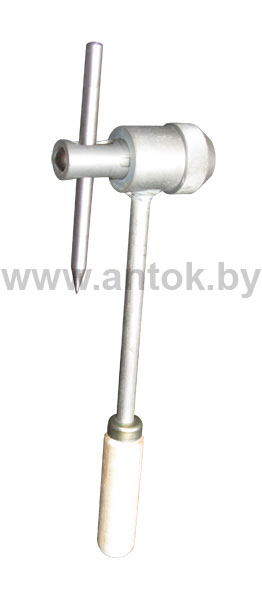

Молоток КашкароваМолоток Кашкарова. Внешний видМолоток Кашкарова. Определение плотности бетона
Краткое описание:

Определение прочности бетона

Диап. изм.: 50-500 кг/см2

Длина, не более: 300 мм

Масса, не более: 0,9 кг

Вкладки

Описание

Молоток Кашкарова – средство измерения, предназначенное для определения прочности бетона на сжатие методом пластических деформаций согласно ГОСТ 22690-88.

Принцип действия

Прочность бетона на сжатие определяется отношением размеров отпечатков на эталоне и эталонном стержне при нанесении удара молотком Кашкарова перпендикулярно к испытываемой поверхности (1).

Состав

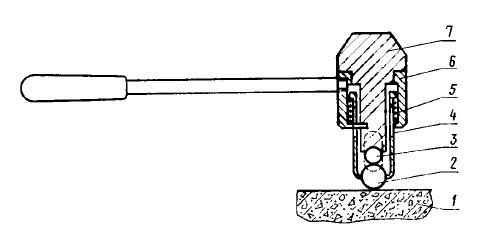

Молоток Кашкарова состоит из шарика (2) , эталонного стержня (3), стакана (4), пружины (5), корпуса (6) и головки (7).

Молоток Кашкарова. Определение плотности бетона

Подготовка и проведение испытаний бетона

  • Испытания бетона проводят на участках, находящихся не менее 50 мм от края конструкций или арматуры, не имеющих внутренних полостей и раковин.
  • На участке производят не менее пяти измерений при расстоянии между отпечатками на бетоне не менее 30 мм и на стержне не менее 10 мм.
  • Удар наносится с силой, обеспечивающей получения отпечатка на эталонном стержне не менее 2,5 мм, под углом 90 градусов к поверхности бетона. При каждом последующем ударе стержень смещается на расстояние не менее 10 мм.

Определение прочности бетона

Производят с помощью полученного среднего значения отношения отпечатков на испытываемом бетоне и эталонном стержне с помощью графика унифицированной зависимости для метода пластической деформации.

График определения плотности бетона

Спецификация
Технические характеристики молотка Кашкарова
Параметр
Значение
Диапазон измерений
50-500  кг/см2
Длина , не более
30 мм
Масса, не более
0,9 кг
