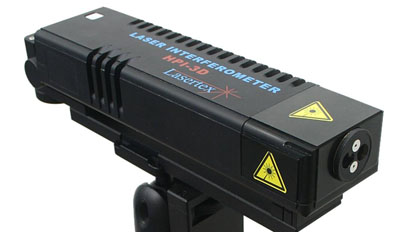

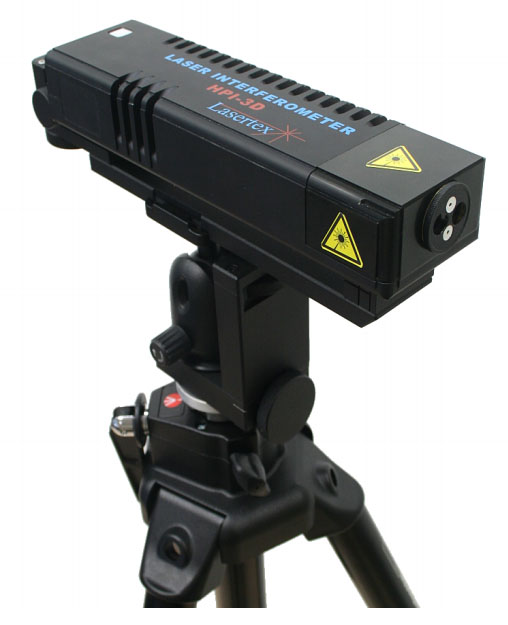

Лазерный интерферометр HPI-3D

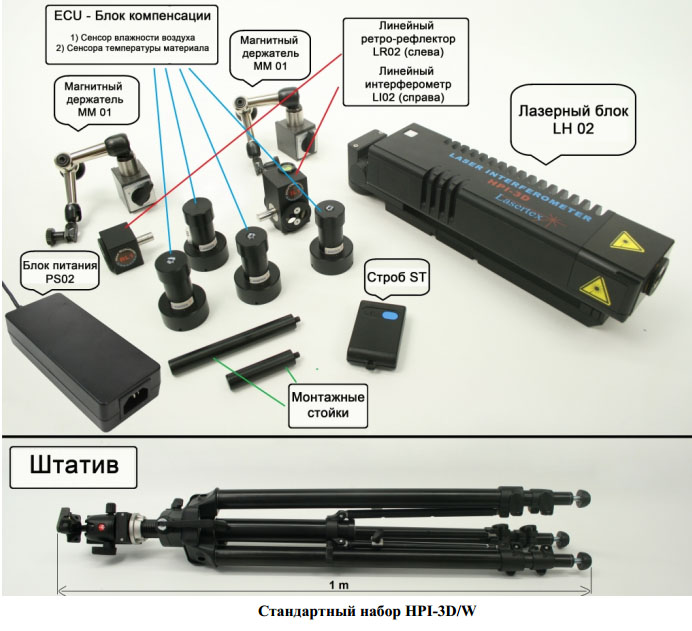

Лазерный интерферометр HPI-3DЛазерный интерферометр HPI-3DЛазерный интерферометр HPI-3D. Комплектация
Краткое описание:

Применение: изм. геометрии

Разрешение: 1 нм

Диапазон измерений: 0-70 м

Автокомпенсация:

Терпература, Влажность,

Давление

Вкладки

Описание

Лазерный интерферометр HPI-3D был создан в 2011 году и представляет “know-how” в области лазерных измерений. Необычайно высокие параметры делают это устройство лучшим на рынке. Благодаря глубокой модернизации конструкции все элементы системы размещены в лазерной головке, а блок питания напоминает маленький адаптер для ноутбука, таким образом это ещё и наиболее компактное устройство в своём классе.

Лазерный интерферометр HPI-3D это полностью новое устройство, в котором были внедрены только последние наработки и технические решения (подробнее см. ниже). В целях обеспечения высокого уровня конкурентоспособности нашей продукции, система HPI-3D постоянно развивается и совершенствуется, чтобы предоставить нашим клиентам наилучшую производительность и качество.

Особенности лазерного интерферометра:

  • разрешение 100 пм
  • измерения вибрации до 100 кГц
  • динамические измерения 100 000 выборок/сек
  • измерения с максимальной скоростью до 7 м/с (в трёх направлениях)
  • выход энкодера
  • интегрированый, высокого уровня, баеспроводной модуль компенсации параметров окружающей среды

Применение лазерного интерферометра:

  • Позиционирование ЧПУ и КИМ
  • Измерения геометрии машин
  • Плоскостные измерения
  • Измерения параллельности осей
  • Угловое позиционирование
  • Обслуживание машин
  • Измерения вибрации
  • Измерения прямолинейности
  • Измерения перпендикулярности
  • Динамические измерения с использованием ПДУ
  • Измерения малых углов
  • Всевозможные лабораторные применения
  • Субнанометрические измерения
  • Измерения очень быстрых передвижений
  • Измерения в вакууме
  • Автокалибровка указателей резервуара
Спецификация
Технические характеристики лазерного интерферометра HPI-3D
Параметры Диапазон
Тип лазера Лазер HeNe со стабилизацией частоты
 Точность длины волны  ±0.005 ppm
 Кратковременная стабильность  ±0.001 ppm
 Долговременная стабильность  ±0.001 ppm
 Выходная мощность  800 мкВт
 Максимальная длина оси измерения  80м (линейная оптика)
 Максимальная скорость  ±7 м/с (линейная оптика)
Разрешение  1нм
Наработка на отказ лазерной трубки  20000 ч
Компенсация влияния окружающей среды   компенсация в реальном времени
   1x датчик температуры воздуха
   1x датчик влажности
   1x датчик давления
   3x датчик температуры материала
 Размеры  45мм x 70мм x 255мм - лазер
40мм x 67мм x 165мм - блок питания
Вес  1200 г - лазер
500 г - блок питания
