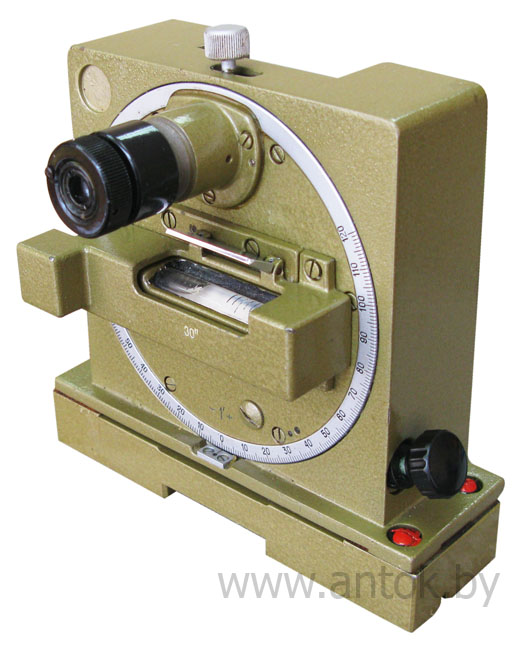

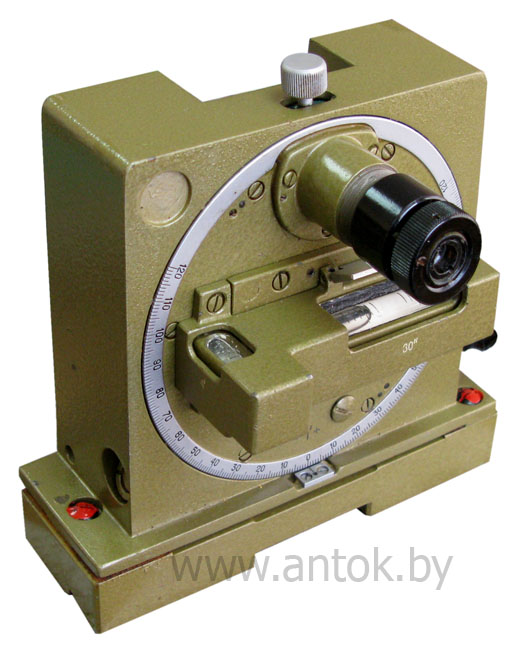

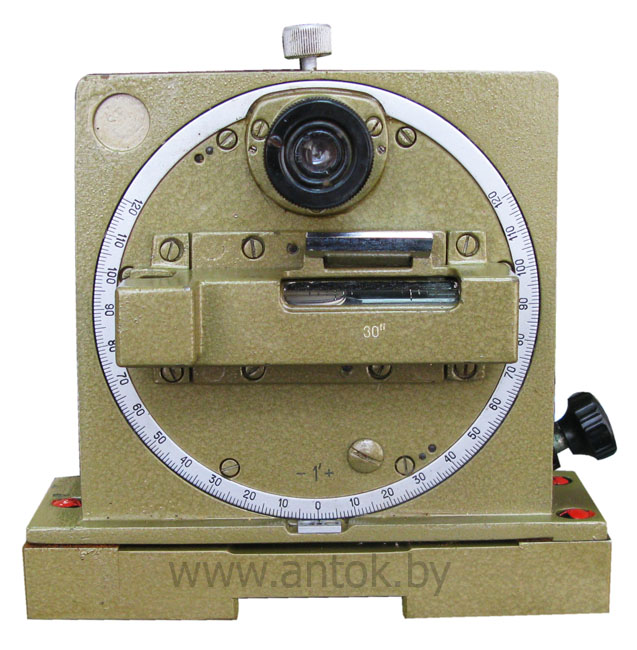

Квадрант оптический КО-60

Квадрант оптический КО-60Квадрант оптический КО-60Квадрант оптический КО-60Квадрант оптический КО-60
Цена:
3499,20
Краткое описание:

Погрешность: ±30“

Цена деления: 60“

Диапазон измерений: 0-120°

Система отчёта: односторонняя

Размеры: 155х97х151 мм

Масса квадранта: 2,5 кг

Вкладки

Описание

Квадрант оптический КО-60 – прибор, предназначенный для измерения углов наклона плоских и цилиндрических поверхностей и установки их под заданным углом к горизонтальной плоскости.

Применение

Сфера применения квадранта оптического:

  • метрологические работы;
  • машиностроение;
  • станкостроение.

Принцип измерения КО-60

Основан на определении угла наклона квадранта относительно горизонта посредством снятия отсчета микроскопом с прецизионного лимба.

Особенности

Для удобства измерений КО-60 имеет наружную шкалу грубой установки отсчета. Для фиксации измерительной системы после грубой установки по наружной шкале квадранта используется стопор. Отсчет по микроскопу снимается после выставления основного уровня вращением наводящего винта.

Примером использования квадранта КО-60 в качестве угломерного прибора является
Приспособление контроля углов наклона (ПКУ)

Поверка квадранта производится по:

ГОСТ 8.393-80 Квадранты оптические. Методы и средства поверки

Спецификация
Основные технические параметры квадранта оптического КО-60
Технический параметр
Значение
Предел допускаемой погрешности квадранта
±30’’
Цена деления шкалы отсчетного устройства
60’’
Диапазон измерений углов по лимбу
0-120°
Цена деления шкалы основного уровня
30’’
Цена деления шкалы лимба
Цена деления наружной шкалы
Габаритные размеры
155х97х151 мм
Масса квадранта
2,5 кг
Диапазон рабочих температур
от минус 10°С до 40°С
