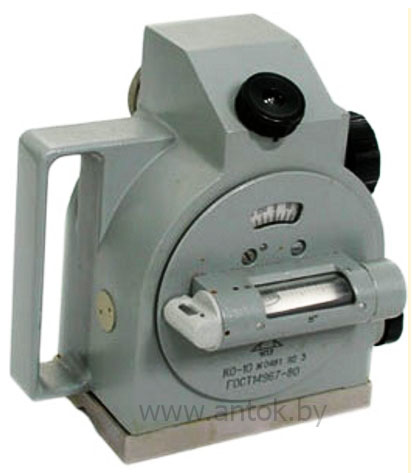

Квадрант оптический КО-10

Квадрант оптический КО-10
Цена:
9849,60
Краткое описание:

Погрешность: ±10“

Цена деления: 10“

Диапазон измерений: 0-360°

Система отчёта: двусторонняя

Размеры: 165х120х165 мм

Масса квадранта: 3,4 кг

Вкладки

Описание

Квадрант оптический КО-10 – прибор, предназначенный для измерения углов наклона плоских и цилиндрических поверхностей и установки их под заданным углом к горизонтальной плоскости.

Применение

Сфера применения квадранта оптического:

  • метрологические работы;
  • машиностроение;
  • станкостроение.

Принцип измерения КО-10:

Основан на определении угла наклона квадранта относительно горизонта посредством снятия отсчета микроскопом с прецизионного лимба.

Особенности

Основным технической особенностью и достоинством квадранта оптического КО-10 является наличие двусторонней системы отсчета, которая исключает погрешность эксцентриситета лимба к оси вращения. Для удобства измерений КО-10 имеет наружную шкалу грубой установки отсчета. Отсчет по микроскопу снимается при помощи микрометра, причем основная и микрометрическая шкалы видны в одном поле зрения.

Примером использования квадранта КО-10 в качестве угломерного прибора является:

Приспособление контроля углов наклона (ПКУ)

Поверка квадранта производится по:

ГОСТ 8.393-80 Квадранты оптические. Методы и средства поверки


Спецификация
Основные технические параметры квадранта оптического КО-10
Технический параметр
Значение
Предел допускаемой погрешности квадранта
±10“
Цена деления шкалы отсчетного устройства
10“
Диапазон измерений углов по лимбу
0-360°
Цена деления шкалы основного уровня
15
Цена деления шкалы лимба
20
Цена деления наружной шкалы
10°
Габаритные размеры
165х120х165 мм
Масса квадранта
3,4 кг
Диапазон рабочих температур
от минус 10°С до 40°С
