Коллиматоры универсальные УК1

Коллиматоры универсальные УК1Коллиматоры универсальные УК1
Краткое описание:

Углы между визирными осями труб:

- в горизонтальной плоскости ± 30°

- в вертикальной плоскости ± 25°,   ± 50°

Пределы допускаемой погрешности значения углов ± 1"


Вкладки

Описание

Назначение

Коллиматоры универсальные УК1 предназначена для определения погрешности измерений горизонтальных и вертикальных углов, наклона горизонтальной оси, проверки нитяного дальномера, коллимационной погрешности, места нуля (или места зенита), влияния эксцентриситета вертикального и горизонтальных кругов точных теодолитов (Т2, Т5) и других геодезических угломерных приборов (тахеометров и др.), равноценных им типов и зарубежных аналогов.

Описание

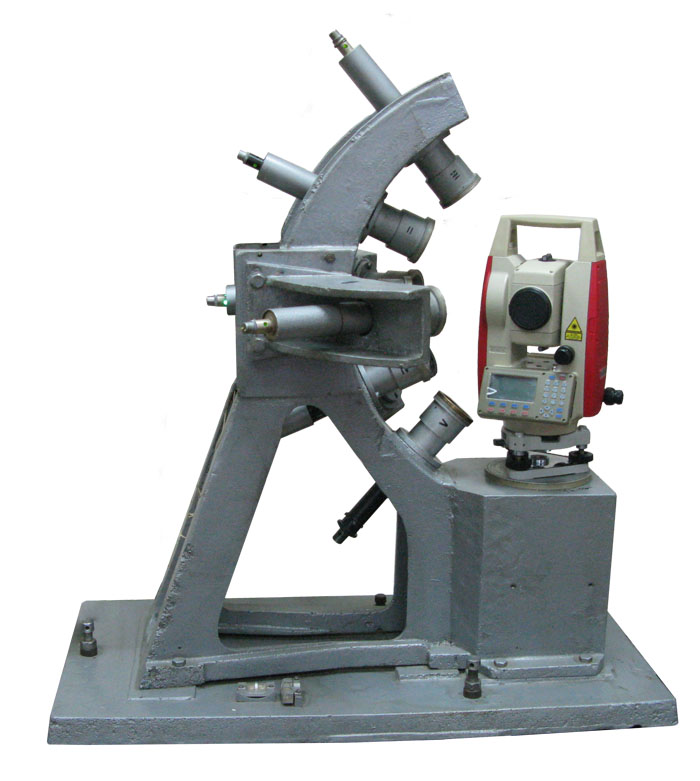

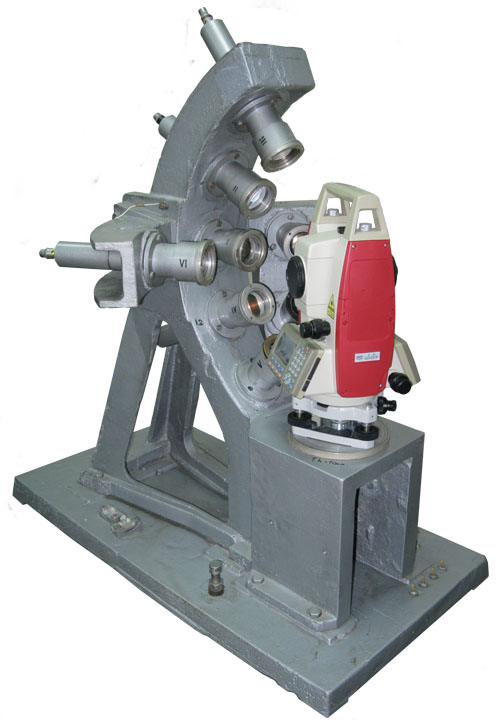

Коллиматоры универсальные УК1 представляют собой основание, на котором установлен кронштейн с 8-ю коллиматорными трубами. Визирные оси коллиматорных труб образуют вертикальные и горизонтальные углы с заданными значениями и пересекаются в одной точке, совпадающей с точкой пересечения вертикальной и горизонтальной осей исследуемого теодолита.



Спецификация
Основные технические и метрологические характеристики УК1
 Характеристики
Значения
Угловое расстояние между узкими дальномерными биссекторами сетки (параллактический угол) средней трубы коллиматора
0º34'22,6"±1,5"
Вертикальный угол средней трубы коллиматора
0º0'0"
Углы между визирными осями труб вертикального веера и визирной осью средней трубы
±(25º±1º); ±(50º±1º)
Углы между визирными осями труб горизонтального веера и визирной осью средней трубы
±(30º±1º)
Углы в вертикальной и горизонтальных плоскостях между визирной осью наклонной трубы и визирной осью среденй трубы
±(30º±1º)
Угол между визирными осями левой трубы горизонтального веера и наклонной трубы
±(60º±1º)
Пределы допускаемой погрешности значения углов
±1"
Напряжение питания источника постоянного тока, В
26±1
Сила потребляемого тока, А, не более 2
Габаритные размеры (длина, ширина, высота), мм 500х800х900
Масса, кг 90
